الوصف
وحدة القيادة هيدروليكية، ولكن في حالة انقطاع التيار الكهربائي يمكن خفض أو رفع حاجز الطريق يدويًا بمساعدة المضخات اليدوية. بمساعدة الإلكترونيات التي يتم التحكم فيها بواسطة PLC، يمكن تحقيق وظيفة الرفع/الخفض بواسطة كل أنواع قارئات البطاقات، وقارئات القياسات الحيوية مثل بصمات الأصابع أو شكل اليد، والتحكم في الراديو، ومفتاح التشغيل/الإيقاف وما إلى ذلك. بالإضافة إلى ذلك، ملحقات السلامة مثل كاشفات حلقة أمان السيارة المزدوجة ويمكن توفير أضواء حمراء/خضراء كملحقات في النظام.
الوظيفة

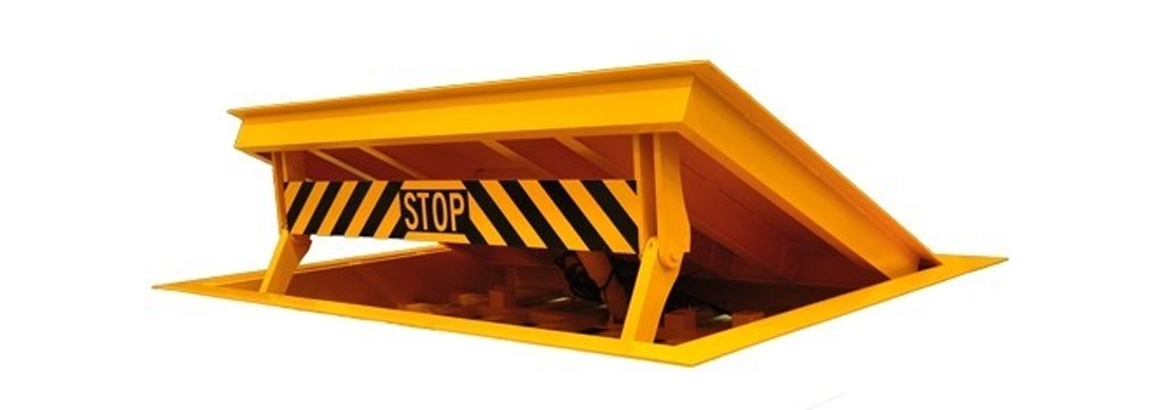

تُعد حواجز الطرق ذات التركيب الضحل من أوبتيما HRR-SHM حلولاً مناسبة للأماكن التي لا يمكن فيها الأساس العميق. عمق حاجز الطريق 40 سم فقط.
المواصفات
| Height when raised | 800-1100 mm |
| Width | 2000 to 6000 mm |
| Depth | 400 mm |
| Color | RAL1028 traffic yellow / RAL9005 black |
| Axle load resistance | 50 tons per axle |
| Structure | Heavy duty |
| Top plate | Plain, or Checkered (optional), painted yellow with black stripes |
| Type of steel | S235 |
| Traffic light | Red/green LED, 200 mm diameter, steel post 2 m height and electrostatic powder coated |
| Hinges | Heavy duty, special design hardened steel |
| Power | 380 V, 3 Phase, 50-60 Hz (or 220 V/ 440 V etc., three phase, 50-60 Hz optional by a transformer) |
| Power failure | Manual hand pump, (or Hydraulic accumulator, DC motor and batteries or UPS (optional)) |
| Speed | 3-5 seconds, in emergency 1.5 seconds (optional) |
| Desktop keyboard | Raise, lower, emergency stop, key operated, ‘keyboard in use’ light indicator |
| Extra I/O at the PLC | Enough I/O’s to connect any card reader, extra override keyboard etc. later on |
| Proximity sensor | Available to sense the position of the blocker |
| Dual vehicle safety loop detector | This detector is used for safety |
| Motor Power | Min 3 KW, 1500 rpm |
| Environmental conditions | -25 °C and +65 °C, %95 non-condensing humidity |
| Environmental conditions (optional) | -40 °C and +70 °C, %95 non-condensing humidity |
تحميل
HRR-SHM
3.38 Mb دليل المستخدم
2019-03-18
